產品特性：
按照國際標準5675標準生產
閥芯有針閥和球閥可供選擇,針閥可與 KSA/KSNV-08M互換
末端有多種螺紋形式可供選擇：BSP, NPT, 公制螺紋等
鎖定球系統可快速連接和斷開接頭
雙向流&單手操作
可提供塑料防塵帽塞
應用場合：
推拉接頭主要應用于農業和工業設備，移動和建筑設備。
產品規格：
標準: 國際標準 5675
1/2"接頭體同國際標準7241-1A 設計
KSWK-08帶泄壓閥芯
材質: 主體優質鋼鍍鋅
閥芯：針閥
密封件: 標準NBR丁腈橡膠， FKM,EPDM可供選擇
背托環: PTFE
工作溫度：用標準密封圈 -25℃ + 125℃

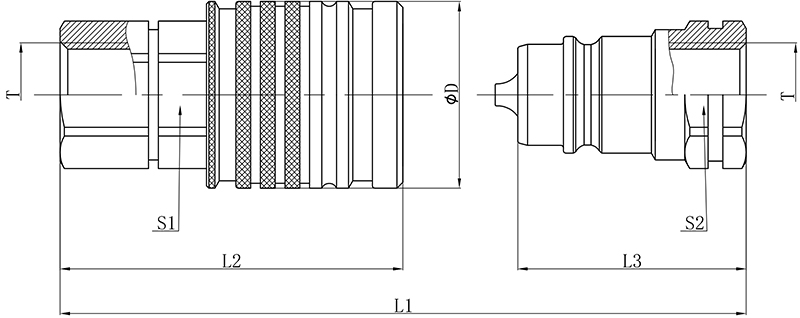

| 力浦液壓 | 國際標準 | L1 | L2 | L3 | ?D | S1 | S2 | T | 母接頭編號 | 公接頭編號 |
| 06 | 10 | 93 | 69.5 | 42.5 | 32 | 27 | 22 | 1/2"BSP | KSW-V-06-08F-BSP | KSW-V-06-08M-BSP |
| 1/2"NPT | KSW-V-06-08F-NPT | KSW-V-06-08M-NPT |
| 力浦液壓 | 國際標準 | L1 | L2 | L3 | ?D | S1 | S2 | T | 母接頭編號 | 公接頭編號 |
| 08 | 12.5 | 94.5 | 70.0 | 46.5 | 38.0 | 27.0 | 27.0 | 1/2"BSP | KSW-V-08F-BSP | KSA-08M-BSP |
| 1/2"NPT | KSW-V-08F-NPT | KSA-08M-NPT | ||||||||
| M18*1.5 | KSW-V-08F-M1815 | KSA-08M-M1815 | ||||||||
| M20×1.5 | KSW-V-08F-M2015 | KSA-08M-M2015 | ||||||||
| M22×1.5 | KSW-V-08F-M2215 | KSA-08M-M2215 | ||||||||
| 3/4"UNF | KSW-V-08F-UNF34 | KSA-08M-UNF34 | ||||||||
| 7/8"UNF | KSW-V-08F-UNF78 | KSA-08M-UNF78 | ||||||||
| 1/2"BSP | KSWK-V-08F-BSP | KSAK-08M-BSP | ||||||||
| 1/2"NPT | KSWK-V-08F-NPT | KSAK-08M-NPT | ||||||||
| M18*1.5 | KSWK-V-08F-M1815 | KSAK-08M-M1815 | ||||||||
| M20×1.5 | KSWK-V-08F-M2015 | KSAK-08M-M2015 | ||||||||
| M22×1.5 | KSWK-V-08F-M2215 | KSAK-08M-M2215 | ||||||||
| 3/4"UNF | KSWK-V-08F-UNF34 | KSAK-08M-UNF34 | ||||||||
| 7/8"UNF | KSWK-V-08F-UNF78 | KSAK-08M-UNF78 |
技術特性：
| 規格 | 最大工作壓力 | 額定流量 | 最大流量 | 最小爆破壓力 | 液體溢出量 | ||||||
| 接頭體 | 接頭套 | 連接下 | |||||||||
| 力浦液壓 | 國際標準 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 06 | 10 | 270 | 23 | 46 | 1100 | 1700 | 1500 | 2.4 | |||
| 08 | 12.5 | 250 | 45 | 90 | 1000 | 1600 | 1200 | 2.7 | |||
防塵帽塞：
| 力浦液壓 | 國際標準 | 母接頭防塵塞 | 公接頭防塵帽 | 材質 | 顏色 | ||
| 06 | 10 | KSA-06-PDP | KSA-06-PDC | 塑料 | 紅色 | ||
| 08 | 12.5 | KSA-08-PDP | KSA-08-PDC | 塑料 | 紅色 | ||
| 力浦液壓 | 國際標準 | 母接頭防塵塞 | 公接頭防塵帽 | 材質 | |||
| 06 | 10 | KSA-06-ADP | KSA-06-ADC | 鋁 | |||
| 08 | 12.5 | KSA-08-ADP | KSA-08-ADC | 鋁 | |||

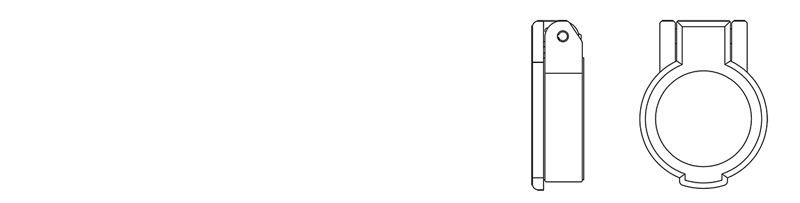

| 力浦液壓 | 國際標準 | 母接頭防塵帽 | 材質 | 顏色 | |
| 08 | 12.5 | KSA-PS-08 | 塑料 | 紅色 | |

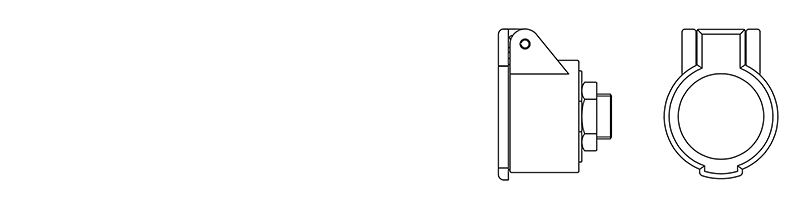

| 力浦液壓 | 國際標準 | 母接頭防塵帽 | 材質 | 顏色 | |
| 08 | 12.5 | KSP-PP-08 | 塑料 | 紅色 | |
