產品特性：
高性能設計完全可與TEMA T系列互換
鍍鋅鎳鍍碳鋼接頭設置了安全鎖環，更耐腐蝕美觀，也可防止意外斷開。
雙o形環密封系統確保了最佳的密封完整性，適用范圍更廣。
KSM系列閥芯帶泄壓設計，即使在軟管管道中有殘余壓力的情況下也可以進行連接
應用場合：
該系列產品廣泛應用于化工、工業廠房、物料搬運、移動機械等行業。
產品特征：
材質: 不銹鋼 316
閥芯：泄壓針閥
密封件: 標準FKM氟橡膠. 其他根據要求提供
背托環：PTFE
工作溫度：用標準密封圈 -25℃ + 200℃

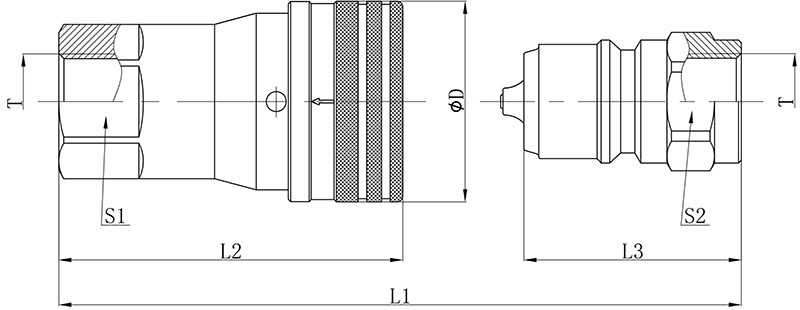

| 力浦液壓 | 國際標準 | L1 | L2 | L3 | ?D | S1 | S2 | T | 母接頭編號 | 公接頭編號 |
| 06 | 10 | 76.3 | 61.6 | 38 | 35 | 24 | 22 | 3/8"BSP | KSM-SS-06F-BSP | KSM-SS-06M-BSP |
| 08 | 12.5 | 82.2 | 66.1 | 41 | 40 | 30 | 27 | 1/2"BSP | KSM-SS-08F-BSP | KSM-SS-08M-BSP |
| 12 | 20 | 95.1 | 76.5 | 47.5 | 52 | 38 | 36 | 3/4"BSP | KSM-SS-12F-BSP | KSM-SS-12M-BSP |
| 16 | 25 | 110.5 | 90.7 | 55.0 | 62 | 45 | 46 | 1"BSP | KSM-SS-16F-BSP | KSM-SS-16M-BSP |
技術特性：
| 規格 | 最大工作壓力 | 額定流量 | 最大流量 | 最小爆破壓力 | 液體溢出量 | ||||||
| 接頭體 | 接頭套 | 連接下 | |||||||||
| 力浦液壓 | 國際標準 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 06 | 10 | 350 | 45 | 90 | 1100 | 1400 | 1300 | 2.5 | |||
| 08 | 12.5 | 300 | 90 | 160 | 1100 | 1300 | 1200 | 6 | |||
| 12 | 20 | 280 | 212 | 300 | 900 | 1100 | 1100 | 20 | |||
| 16 | 25 | 250 | 380 | 500 | 900 | 1000 | 1100 | 35 | |||

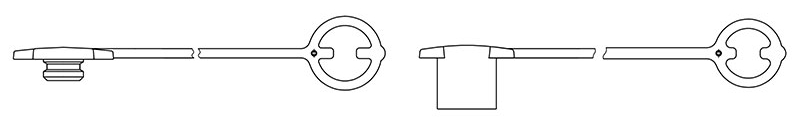

防塵帽塞：
| 力浦液壓 | 國際標準 | 母接頭防塵塞 | 公接頭防塵帽 | 材質 | 顏色 | ||
| 06 | 10 | KSM-06-PDP | KSM-06-PDC | 塑料 | 紅色 | ||
| 08 | 12.5 | KSM-08-PDP | KSM-08-PDC | 塑料 | 紅色 | ||
| 12 | 20 | KSM-12-PDP | KSM-12-PDC | 塑料 | 紅色 | ||
| 16 | 25 | KSM-16-PDP | KSM-16-PDC | 塑料 | 紅色 | ||
