產品特性：
螺紋設計可帶壓操作
堅固的接頭用于高達350bar的高壓液壓系統
飛翼型外套&六角設計更便于手動連接
鋁制防塵帽塞
應用場合：
它適用于重型應用和高壓脈沖應用
產品規格：
材質：主體優質鋼鍍鋅
密封件: 標準NBR丁腈橡膠， FKM,EPDM可供選擇
背托環: PTFE
工作溫度：用標準密封圈 -25℃ + 125℃

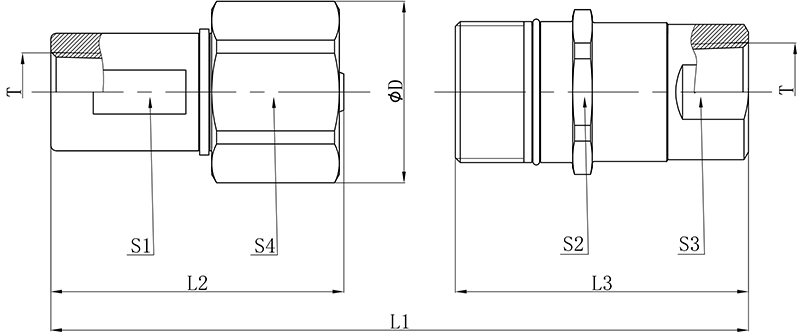

| 力浦液壓 | 國際標準 | L1 | L2 | L3 | D | S1 | S2 | S3 | T | 母接頭編號 | 公接頭編號 |
| 12 | 20 | 123.2 | 71 | 83 | 62 | 32 | 55 | 32 | 3/4"NPT | KSV-HN-12F-NPT | KSV-12M-NPT |
| 3/4"BSP | KSV-HN-12F-BSP | KSV-12M-BSP | |||||||||
| 16 | 25 | 152.8 | 88.3 | 106 | 77 | 41.3 | 70 | 41.3 | 1"NPT | KSV-HN-16F-NPT | KSV-16M-NPT |
| 1"BSP | KSV-HN-16F-BSP | KSV-16M-BSP | |||||||||
| 1-5/16"UNF | KSV-HN-16F-UNF1516 | KSV-16M-UNF1516 |
技術特性：
| 規格 | 最大工作壓力 | 額定流量 | 最大流量 | 最小爆破壓力 | 液體溢出量 | ||||||
| 接頭體 | 接頭套 | 連接下 | |||||||||
| 力浦液壓 | 國際標準 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 12 | 20 | 350 | 106 | 190 | 750 | 1400 | 1500 | 8 | |||
| 16 | 25 | 350 | 189 | 280 | 900 | 1500 | 1600 | 16 | |||
| 20 | 31.5 | 350 | 288 | 480 | 850 | 1600 | 1300 | 31 | |||
| 24 | 40 | 350 | 379 | 700 | 600 | 900 | 1200 | 64 | |||
| 32 | 50 | 350 | 757 | 1000 | 500 | 600 | 1100 | 141 | |||

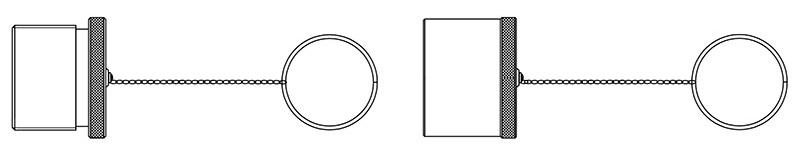

防塵帽塞：
| 力浦液壓 | 國際標準 | 母接頭防塵塞 | 公接頭防塵帽 | 材質 | |||
| 12 | 20 | KSV-12-ADP | KSV-12-ADC | 鋁 | |||
| 16 | 25 | KSV-16-ADP | KSV-16-ADC | 鋁 | |||
| 20 | 31.5 | KSV-20-ADP | KSV-20-ADC | 鋁 | |||
| 24 | 40 | KSV-24-ADP | KSV-24-ADC | 鋁 | |||
| 32 | 50 | KSV-32-ADP | KSV-32-ADC | 鋁 | |||
