KSG3-BK60返回
DNP PVV3
Faster CVV
Holmbury HS
Dixon CVV
Stucchi VD
- 應用&特性
- 圖紙&規格
- 技術&帽塞
產品特性：
按照標準國際標準14541生產
雙止閥螺紋連接
末端有多種螺紋形式可供選擇：BSP, NPT, 公制螺紋等
自鎖連接機構，防止振動造成的意外斷開。
螺紋系統允許在殘壓下的螺紋連接
應用場合：
推薦用于建筑設備，拆除設備，農業機械和其他重型工業應用。
產品規格：
標準: 國際標準 14541
材質:主體優質鋼鍍鋅
密封件: 標準NBR丁腈橡膠， FKM,EPDM可供選擇
背托環: PTFE
工作溫度: 用標準密封圈 -25℃ + 125℃

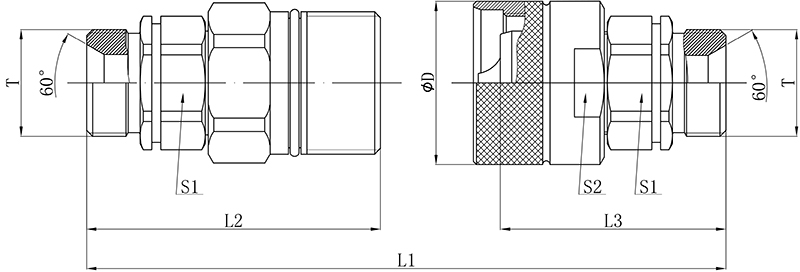

| 力浦液壓 | 國際標準 | L1 | L2 | L3 | ?D | S1 | S2 | T | 母接頭編號 | 公接頭編號 |
| 06 | 10 | 98.5 | 64.2 | 49.5 | 34.5 | 22.0 | 30.0 | 3/8"BSP | KSG3-BK60-06-06F-BSP | KSG3-BK60-06-06M-BSP |
| 08 | 12.5 | 101.0 | 65.5 | 52.5 | 42.0 | 27.0 | 36.0 | 3/8"BSP | KSG3-BK60-08-06F-BSP | KSG3-BK60-08-06M-BSP |
| 103.0 | 66.5 | 53.5 | 1/2"BSP | KSG3-BK60-08-08F-BSP | KSG3-BK60-08-08M-BSP | |||||
| 101.0 | 65.5 | 52.5 | M16×1.5 | KSG3-BK60-08F-M1615 | KSG3-BK60-08M-M1615 | |||||
| 109.0 | 69.5 | 56.5 | M20×1.5 | KSG3-BK60-08F-M2015 | KSG3-BK60-08M-M2015 | |||||
| 105.0 | 67.5 | 54.5 | M22×1.5 | KSG3-BK60-08F-M2215 | KSG3-BK60-08M-M2215 |
技術特性：
| 規格 | 最大工作壓力 | 額定流量 | 最大流量 | 最小爆破壓力 | 液體溢出量 | ||||||
| 接頭體 | 接頭套 | 連接下 | |||||||||
| 力浦液壓 | 國際標準 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 06 | 10 | 400 | 23 | 46 | 1300 | 1500 | 1800 | 1.4 | |||
| 08 | 12.5 | 400 | 45 | 90 | 1200 | 1500 | 1400 | 2.7 | |||

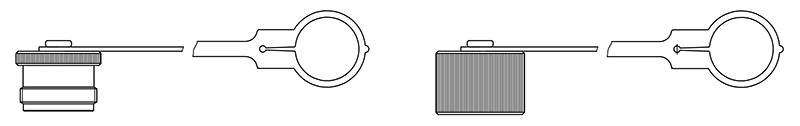

防塵帽塞：
| 力浦液壓 | 國際標準 | 公接頭防塵塞 | 母接頭防塵帽 | 材質 | 顏色 | |||
| 06 | 10 | KSG3-06-PDP | KSG3-06-PDC | 塑料 | 紅色 | |||
| 08 | 12.5 | KSG3-08-PDP | KSG3-08-PDC | 塑料 | 紅色 | |||

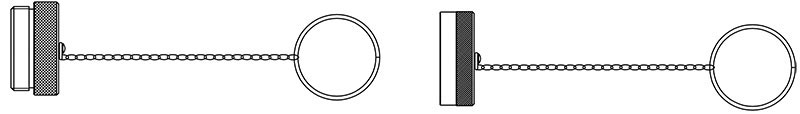

| 力浦液壓 | 國際標準 | 公接頭防塵塞 | 母接頭防塵帽 | 材質 | |||
| 06 | 10 | KSG3-06-ADP | KSG3-06-ADC | 鋁 | |||
| 08 | 12.5 | KSG3-08-ADP | KSG3-08-ADC | 鋁 | |||
